手机窄边框热熔胶解决方案

返回列表 来源: 发布日期: 2017.06.30

手机窄边框热熔胶点胶方案总结:

热熔胶行业的应用

热熔胶具有环保特性(无挥发无异味),热稳定性好,抗氧化性强及耐侯性和极强粘合力等特性。

其中广泛应用于电子产品、汽车工业、服装、植绒、印花反光材料和制鞋等行业。目前我司主要是在电子通讯行业的手机屏幕贴合和耳机按键的热熔胶粘帖中有过应用,行业前景广阔。

手机屏幕贴合现状

1、智能手机作为一个如日中天的行业,其上的点胶应用点很多,除了传统的UF,摄像头,静音键,音量键,天线固定,软板补强等应用外,屏幕贴合也是一个非常常规的应用。

2、现在手机的屏幕尺寸做的也越来越大,各个手机厂商也都在手机尺寸固定的情况下,尽可能增加屏幕的尺寸,那么对手机屏幕与外框的粘接预留的点胶位置就会越来越小,也都在往窄边框甚至无边框的方向发展。

3、手机的产量是很大的,对设备的稼动率和UPH有很高的要求

目前采用的工艺介绍

1、传统胶带粘接已经满足不了实际需求

2、越来越多的采用热熔胶点胶工艺

3、新型的胶带的出现

4、激光胶带的出现及应用

三种方案优劣对比

  热熔胶 传统胶带 热熔胶膜
  优势   粘接强度好,材料成本少,新品切换简单   设备投入成本低,操作简单   效率高
  劣势   工艺影响因素多,过程控制要求高   强度暂时到不到要求   材料成本高,且设备投入成本高。

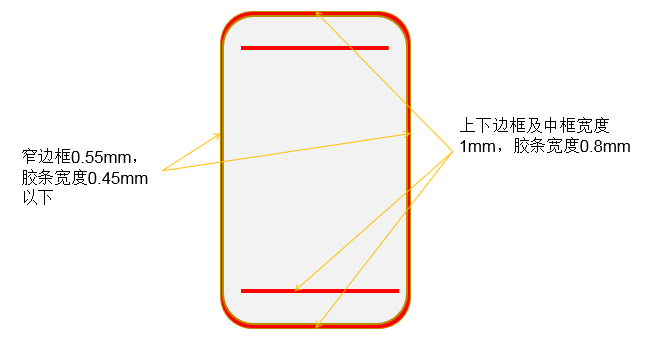

手机屏幕点胶位置示意图

手机屏幕点胶位置示意图

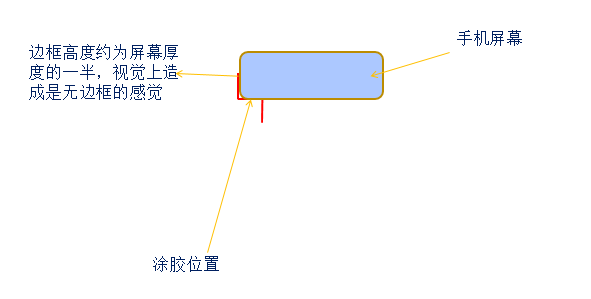

无边框手机屏幕贴合位示意图

无边框手机屏幕贴合位示意图

热熔胶点胶的方案

一、平台+ 针筒

二、平台+喷射阀

三、柜式机一体化

VB-300+HY-30+C-180

主要部分:

nVB-300/Is-300,nHY-30,nC-180;n激光测高模块;

手机窄边框热熔胶解决方案

平台+喷射阀

VB-300/IS-300+C-180T+HY-30+V-7000+VBA10

手机窄边框热熔胶解决方案

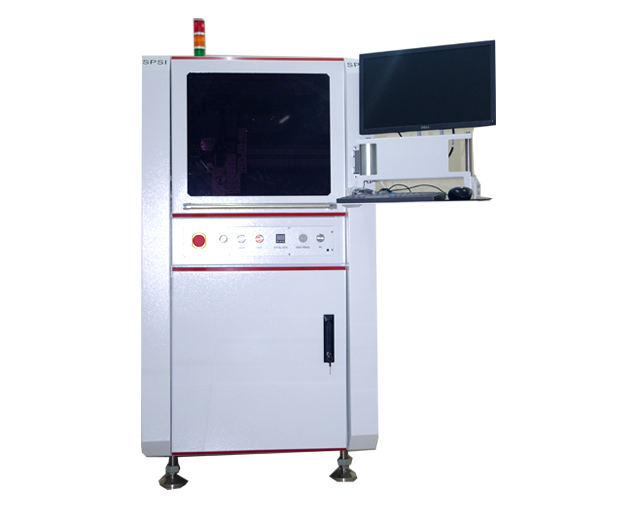

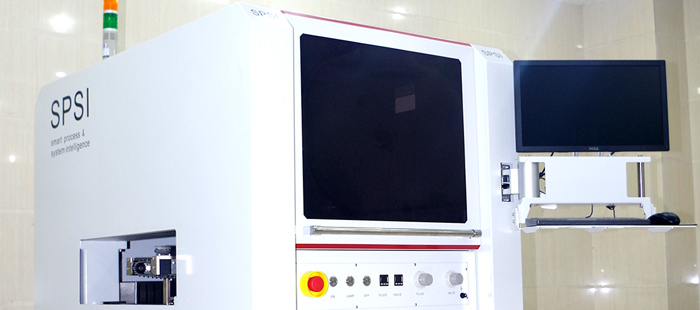

三、柜式机一体化

AU77S+C-180T+HY-30+V-7000

流水线上使用,前面搭载上下料机构,实现全自动上下料。

 手机窄边框热熔胶解决方案


热熔胶设备

C-180控制器 是D-260与温控加热模块集成一体式控制器, 温度控制可以设定在500度以下进行点胶。上部温控器控制胶筒加热,下部温控器控制喷嘴加热

HY-30 针筒加热组件 ¼英寸内螺纹接口针头,一般使用22G、 23G 、24G、25G针头。

V7000+专用夹具

V7000热熔胶点胶前需安装专用流体槽,当用平台运行时需要安装专用夹具。

安装顺序为:相机光源-激光测高-相机-装夹具-V7000-安装喷嘴流道加热模块-胶筒加热模块。

 手机窄边框热熔胶解决方案

主流的热熔胶厂商

1、富乐-9650系列,2、乐泰3542 3572,3、威尔邦 5200系列,4、道康宁热熔硅胶,5、3M 2665

典型胶水

品牌 LOCTITE 富乐
  型号   3542   3572   EH9650
  应用温度   90-120 °C   90-110°C   110  °C
  开放时间   2 min   2-4 min   2.5 min
  粘度(cps)   4000-6000@100 °C   5000-7000@100 °C   3700±2000@ 110  °C


手机窄边框热熔胶解决方案

手机窄边框热熔胶解决方案

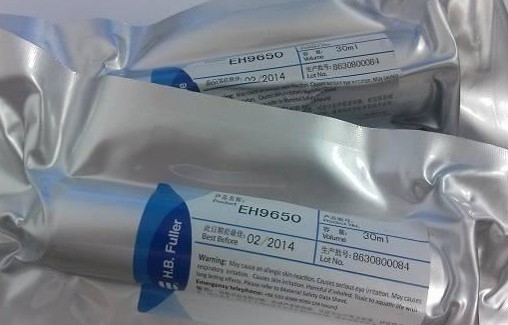

都为30cc针筒包装,但有别于普通针筒


0.07mm喷嘴最小线宽0.3mm

项目 参数
  喷嘴   0.07mm
  撞针   3mm
  针筒加热温度   105℃
  流道加热温度   145℃
  开阀气压   0.98mpa
  供料气压   0.3mpa
  开阀时间   3ms
  关阀时间   3ms
  预紧力   -10格(加2mm垫片)
  行程   8格
  点胶高度   2mm

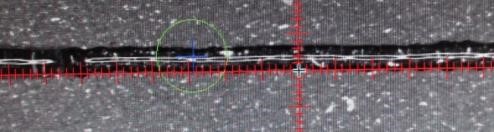

最小线宽0.3mm,稳定在0.4-0.5之间。

最小线宽0.3mm,稳定在0.4-0.5之间。

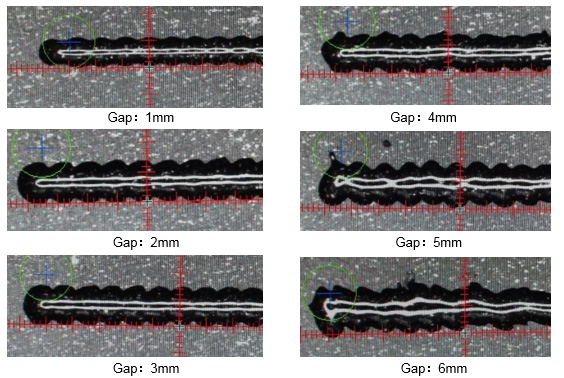

1~6mm点胶高度喷射效果图

1~6mm点胶高度喷射效果图

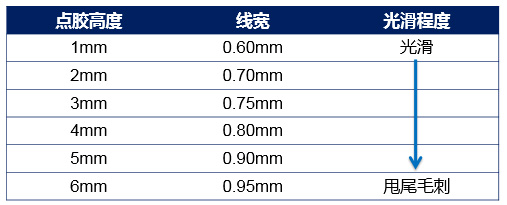

不同高度,线宽和线光滑程度对比

不同高度,线宽和线光滑程度对比

随着高度增高,线宽逐渐增大,光滑程度也随即降低,逐渐有甩尾的现象。

手机屏幕贴合其他应用发展方向

1、改良后的双面胶,客户有做测试,但是效果很难达到客户要求,不排除后续继续改良能够达到客户需求

2、热熔胶膜,做成厚度一致的热熔胶膜,且可以模切成客户的需要的形状。

目前手机品牌采用热熔胶工艺的厂家

已经成交:明硕、VIVO、OPPO,HTC

在测试客户:苹果、华为、酷派、TCL

潜在客户:小米,三星等各大手机和平板厂商
