LED显示屏喷墨系统
通过喷墨新工艺来解决LED保护面罩所存在的缺点
全国热线

0769-22334942

  • 产品详情

LED屏喷墨解决方案

户外的LED显示屏在生产过程中要采用保护面罩来对LED进行防尘、防水等保护,但保护面罩在应用中出现一些难以克服的问题,例如:

•成本高,主要解决面罩类型尺寸转换成本高,开模具生产且周期长;小间距面罩需要用双面胶(刷胶)固定,人员操作困难,效率低;
•品质隐患,螺丝或刷胶等固定面罩工序能带来装配误差,使用背胶固定的面罩受热后极易起翘,一般在一年左右就会出现该情况,导致产品维修,增加售后成本,影响公司产品质量;
•维护困难,小间距产品(主要是P3,P1.6,P1.588,P1.27,P0.9,及以下产品)面罩修复难度大,带来屏幕的可视角变窄,影响视觉效果成了工艺技术壁垒。

    通过喷墨新工艺不但可以简化生产工艺,还可以提高产品品质,降低生产成本,这就是众多的户外LED屏生产厂家近年来热衷于喷墨工艺的根本原因。中智邦达(SPSI)在LED屏喷墨工艺中,明显走到的行业的前列。作为最早研制户外LED屏喷墨设备的厂家,SPSI已经不仅仅在为客户提供单一的喷墨设备,而是为客户提供一套完整的、切实可行的解决方案,中智邦达投入大量的人力物力财力,从油墨的选择、不同的LED间距如何选择最优化的喷墨参数、点胶阀选择、如何保证喷墨的一致性、喷墨后的品质检测、不良品的返修等各个环节,均积累了大量的宝贵经验!



喷墨生产线令人无法拒绝的优势


1、全自动化生产:
   实现1个人工流水作业;
2、喷墨精细化:
   油墨喷涂,无飞溅;单板油墨重量可控,大大提高产品墨色一致性;
3、更环保:
   专用的亚光三防油墨,环保低气味,无污染、无废气;
4、维护方便:
   模组出现LED灯虚焊、死灯等,无更换面罩困扰,可直接进行焊接、维修。

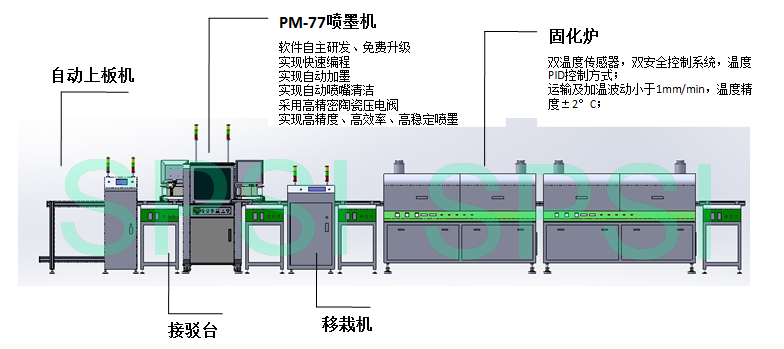

自动化喷墨线方案示意图

喷墨线方案示意图


喷墨机排线根据工序节拍选择:
A: 1+1方式,采用2台喷墨机,2台并联;
B:1+2方式,采用3台喷墨机,2台串联和1台并联;
C:2+2方式,采用4台喷墨机,两两串联。

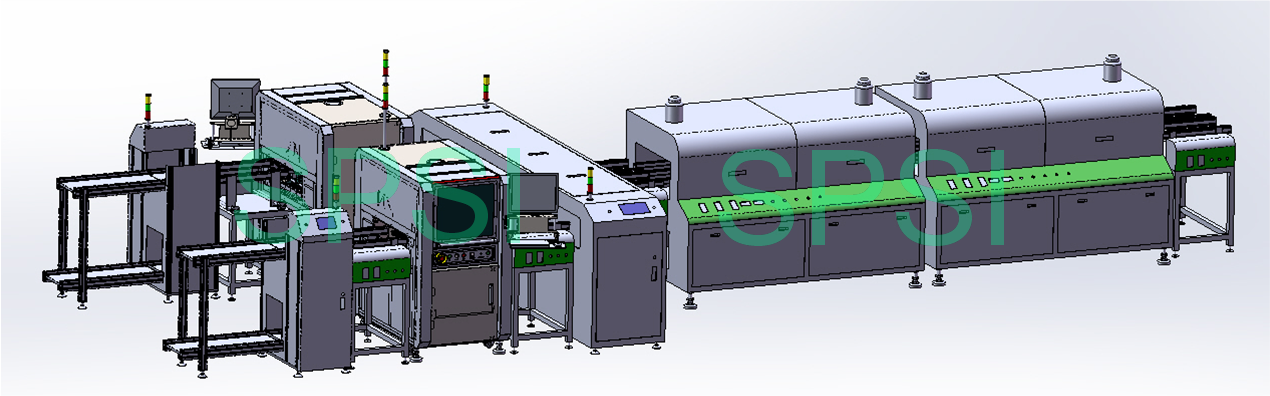

喷墨线方案示意图-1

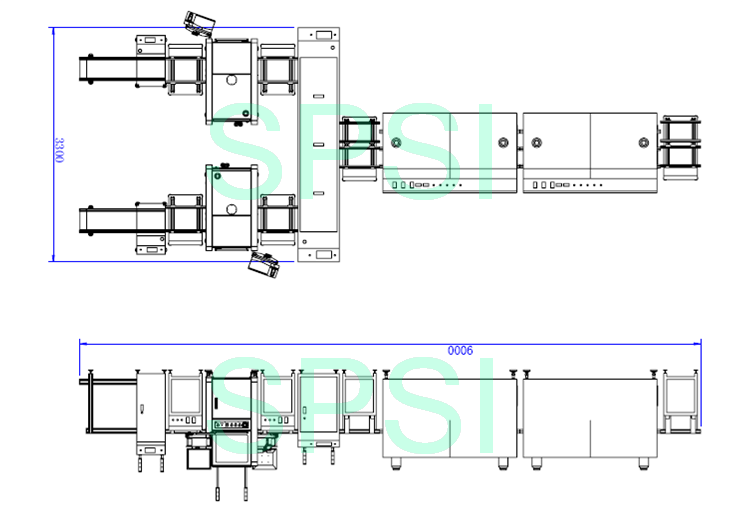

自动化喷墨线方案图-车间布局图:9米(1+1方式);10米(2+2方式)

喷墨线方案示意图-2

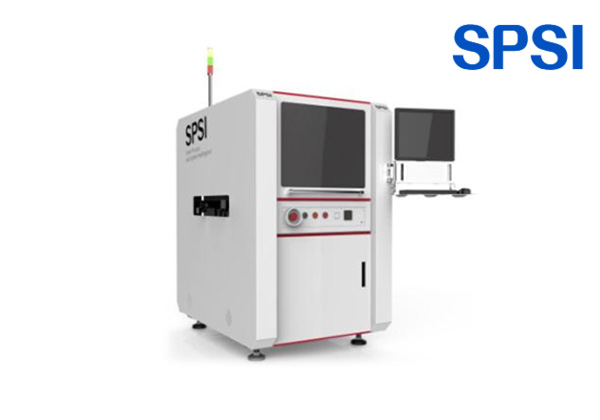

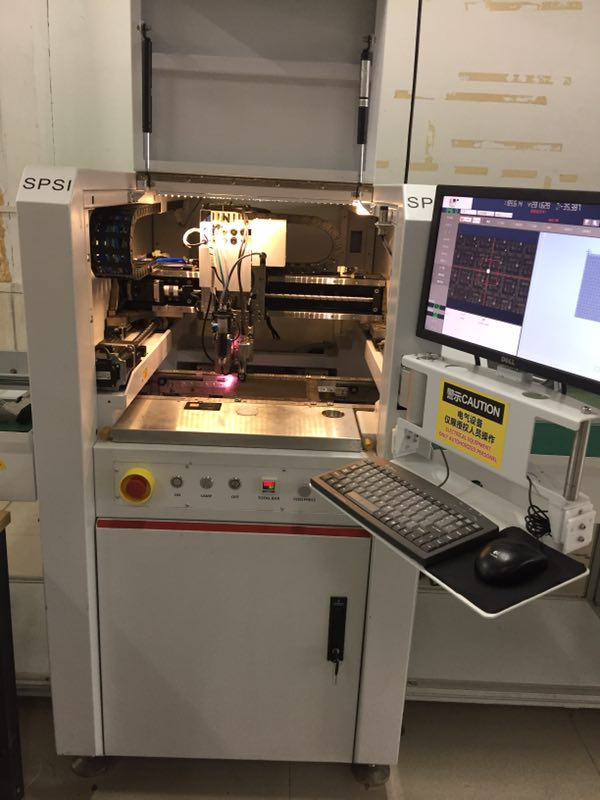

PM-77高速精密在线喷墨机摄像头模组点胶解决方案

PM-77 在线喷墨系统是为满足高质量、高产能需求而设计的全自动化喷墨系统,该系统设计精简, 编程快速简单;采用国际顶级的订制的压电陶瓷阀,可确保稳定、一致、均匀的表面喷墨效果;专业用于高密度,小间距显示屏喷墨,提高显示屏的对比度。
专业的喷墨软件:
  1、快速编程,5-10分钟完成。
  2、高质量,稳定的油墨喷涂,无飞溅。
  3、高效率,完全满足高密度、小间距。


喷墨机介绍及技术参数


型号 PM-77 备注
外形尺寸(W * D * H) 770*1400*1450mm
喷墨区域(W * D) 350*475mm
轨道高度 890~950mm
轨道承重(含夹具) 4.5kg
最大基板厚度 6mm
定位精度(高速状态) ±20um@3σ(XYZ)
重复精度(高速状态) ±12.5um@3σ(XYZ)
最大速度&加速度 1m/s  1g(X/Y)
订制 EFD 压电阀
测高系统 非接触式激光传感器 选配
承重系统 瑞士精密天平精度等级0.1mg 选配
视觉定位系统 工业CCD
典型应用 LED显示屏喷墨
工厂要求 电压220V50~60HZ,电流10A,最小气压0.65MPa
计算机与软件 Windows 7系统下基于C++下开的发软件


喷墨机标准配置:

配置 PM-77基本型
EFD 压电阀
精密丝杆 日本 黑田
直线导轨 日本  THK  & 台湾  HIWIN
伺服电机 日本 松下A6
工控机 台湾 研华
视觉系统用相机 相机-HIKVISION  & 镜头-理光
继电器等电子元器件 日本  OMRON  & 德国  SICK
显示器&键盘鼠标 Dell&雷柏
气动器件 日本  SMC  & 台湾  AIRTAC
运动电缆 德国  IGUS  & 韩国 CPS
LED三色灯 中国 台邦



P1.6喷墨效果(实拍)

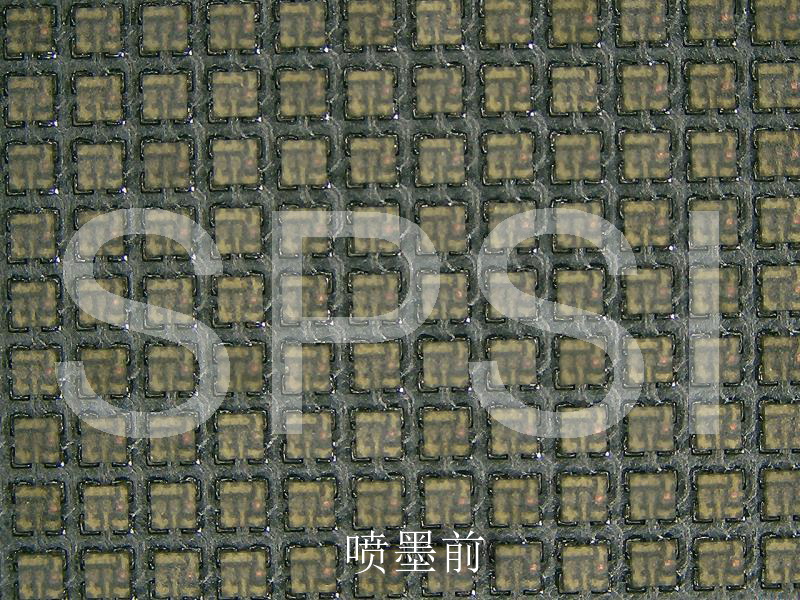

喷墨前

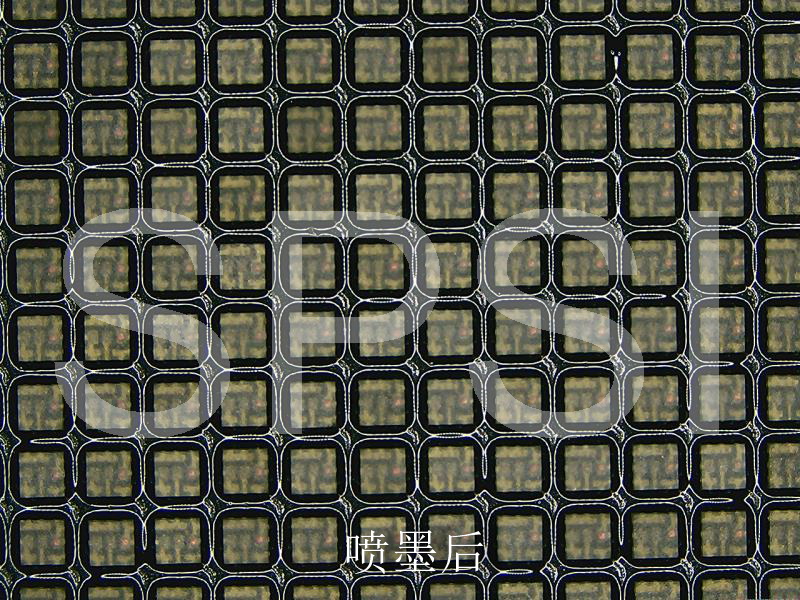

喷墨后

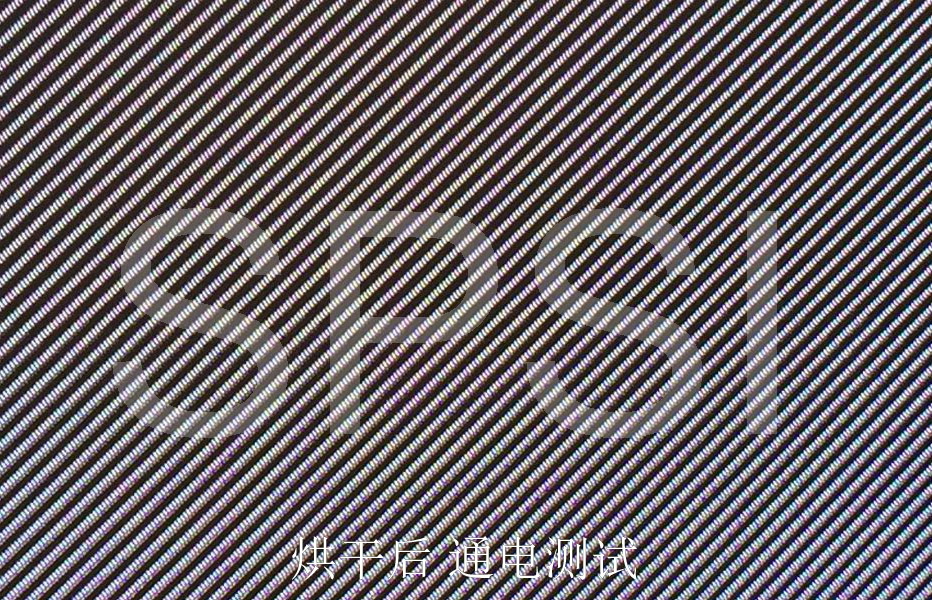

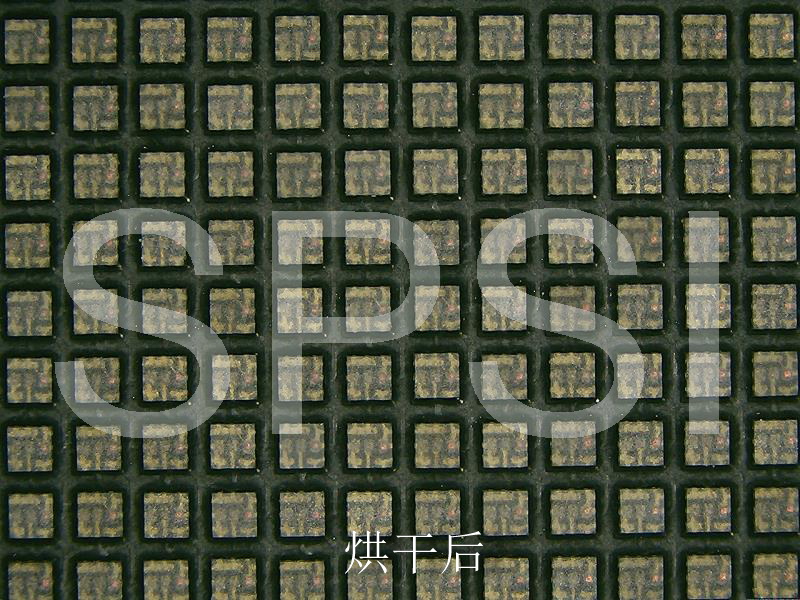

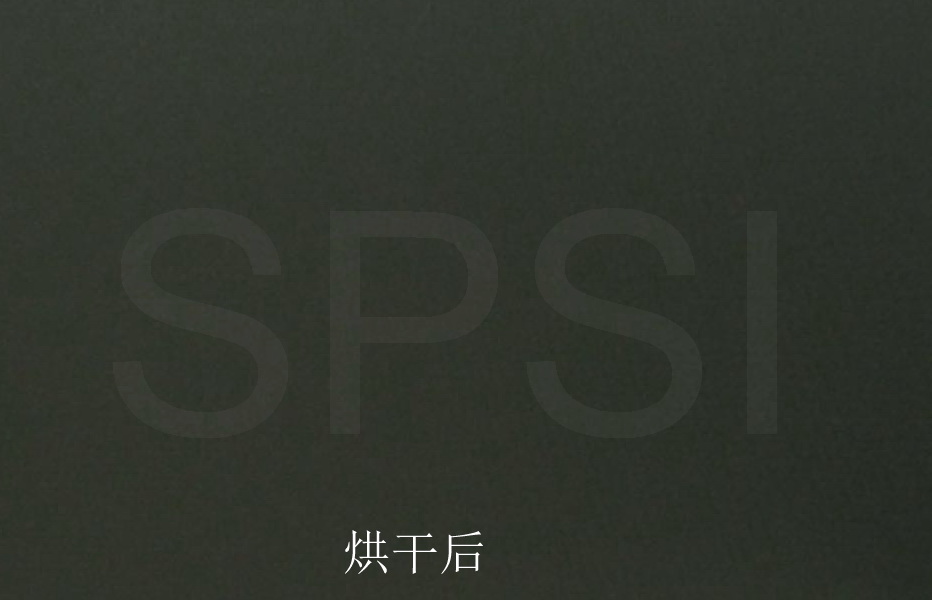

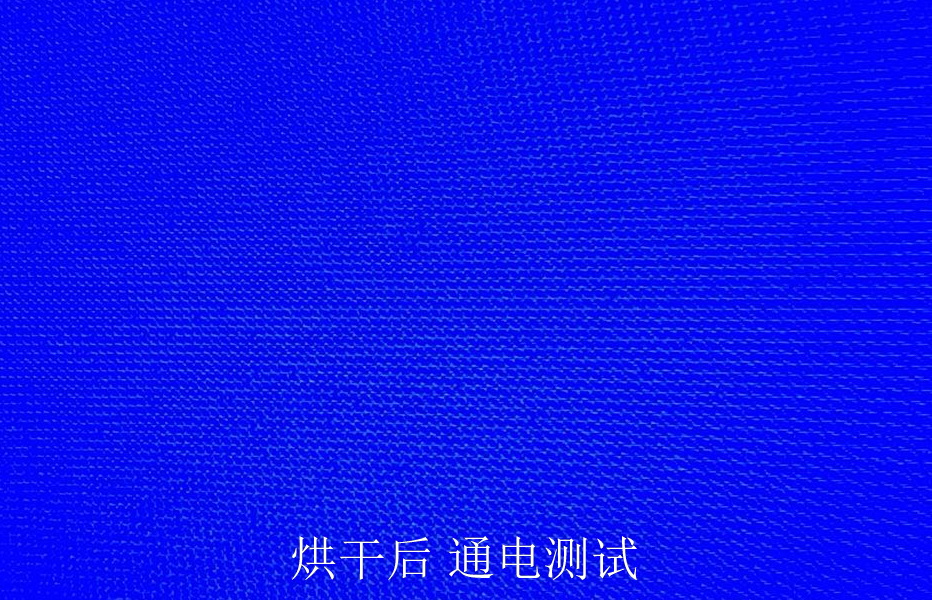

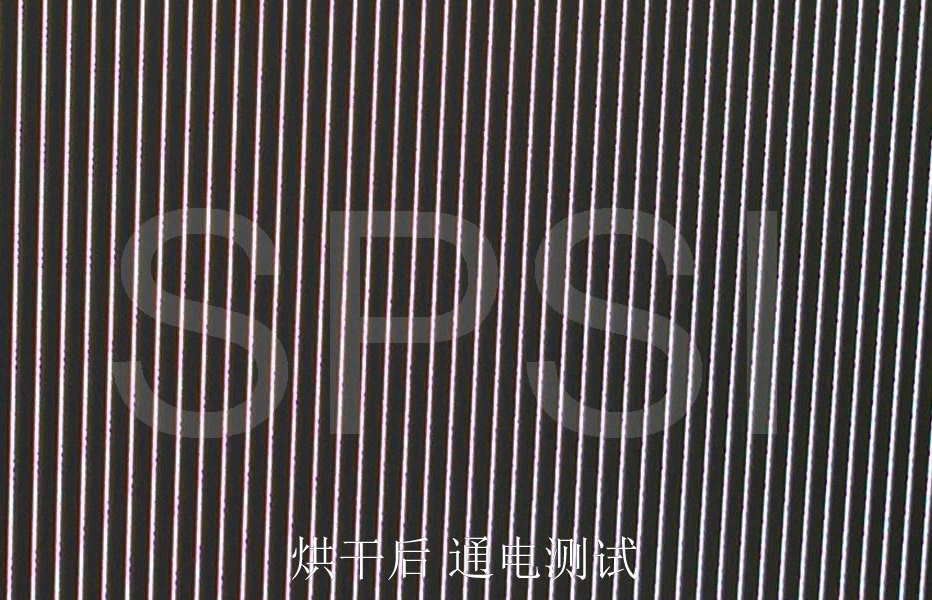

烘干后


烘干后-1


烘干后-5


烘干后-4


烘干后-3
