  • 高速高精度在线点胶系统 SP-77
/
高速高精度在线点胶系统 SP-77
SP-77是为电子、医疗、光学等多个应用领域开发的全自动在线式喷射点胶系统SP-77系列点胶系统具有明显的高性价比优势,可靠耐用,设计精简,适用于多规格的电路板、基材。配备简单的友好型操作软件,确保系统稳定可靠。该系统为芯片封装、红胶、电路板组装、医疗用品等产品的点胶应用而设计,轨道可调节宽度,单双轨可选,应用更广的产品。
全国热线

0769-22334942

  • 产品详情

产品简介

高速高精度在线点胶系统 SP-77


SP-77是为电子、医疗、光学等多个应用领域开发的全自动在线式喷射点胶系统,属于在线式点胶机,也可称为高速点胶机、非接触式点胶机、高速喷射式点胶机或全自动点胶机。SP-77系列点胶系统具有明显的高性价比优势,可靠耐用,设计精简,适用于多规格的电路板、基材。配备简单的友好型操作软件,确保系统稳定可靠。该系统为芯片封装、红胶、电路板组装、医疗用品等产品的点胶应用而设计,轨道可调节宽度,单双轨可选,应用更广的产品。

产品特点

柜式双Y轴点胶机SF-80

产品特点:

◆具备高性能条件下的高性价比

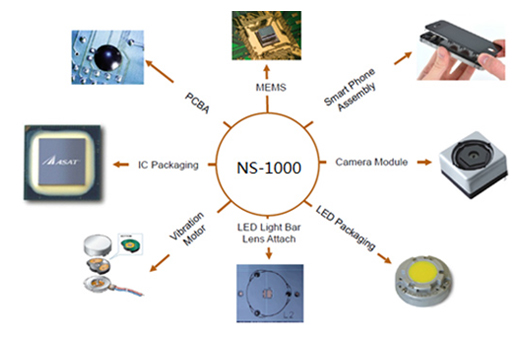

◆非接触式喷射阀NS-1000,实现更小的点胶直径,从而拓宽更广的适用领域

◆可无缝搭载ASYMTEK DJ-9500非接触式喷射阀,确保点胶一致性,大幅降低成本,提升产能和良率,

◆成熟稳定的高速运动平台,C++平台控制软件操作简便,编程容易,自动上下板机可简单集成,模块化设计,多种配置可选

设备参数

型号 SP-77 备注
外形尺寸(W * D * H)     770*1400*1450mm
点胶区域(W * D)     350*475mm
轨道高度     890~950mm
轨道承重(含夹具)     4.5kg
最大基板厚度     6mm
定位精度(高速状态)     ±20um@3σ(XYZ)
重复精度(高速状态)     ±12.5um@3σ(XYZ)
最大速度&加速度     1m/s  1g(X/Y)
喷射阀     NS-1000  选配DJ-9500或压电阀
测高系统     非接触式激光传感器 选配
承重系统     精度0.1mg 选配
视觉定位系统     工业CCD
典型应用     底部填充、点红胶、芯片包封、DAM&FILL、表面贴装、精密涂覆、半导体芯片封装等
工厂要求     电压220V,50~60HZ,电流10A,最小气压0.65MPa
计算机与软件     Windows 7系统下基于C++下开的发软件

行业应用

高速高精度在线点胶系统 SP-77
